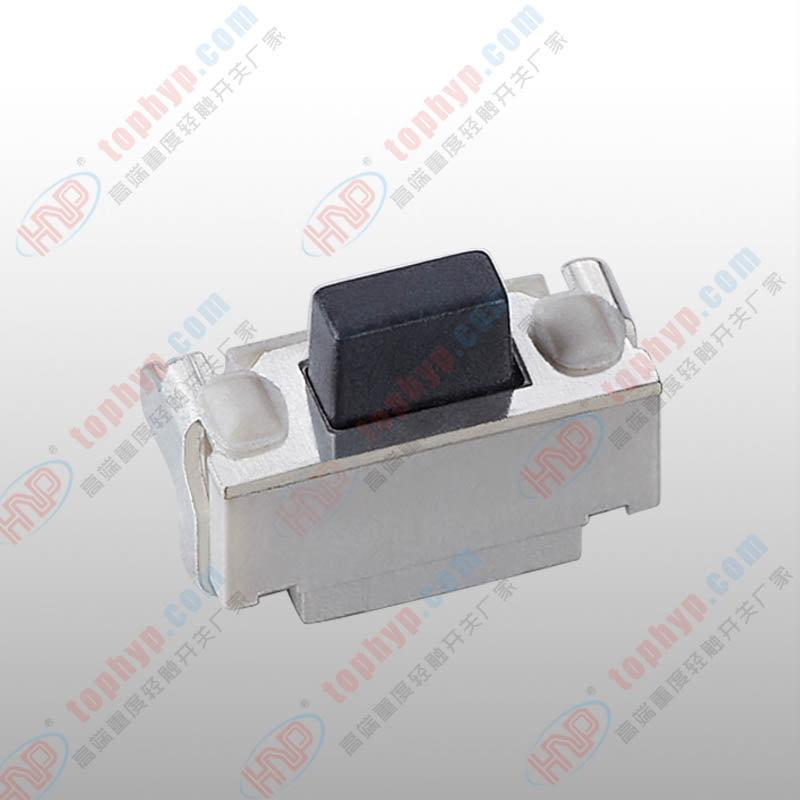

  • 商品名称: 鸿源 2*4 轻触开关带支架
  • 商品编号: 1TS003A
  • 材质: 按钮及底座为LCP(耐高温),盖板及底座端子为黄铜Ag,弹片为SUS301
  • 适用范围: 手机及外围设备、数码相机、行车记录仪、激光感应光纤放大器、相机、可穿戴设备响
  • 浏览次数: 2349

1、2*4系列开关外形尺寸: 4.6mm×1.82mmx3.5mm.


2、属于超小型开关,常用在手机,平板等消费电子类侧面,


3、控制电源,音量等.市场需求极大,


4、我司对应弹片每月交货量常达2亿支.


5、依外形主要分两类: 1TS003A带支架(全包)、 1TS003B带柱(半包)



参考竞品信息:

1、松下

2、ALPS







2*4 轻触开关带支架PDF下载

项目 内容 内容 内容
订货产品号 1TS003A 1TS003A 1TS003A
型号 1TS003A 1TS003A 1TS003A
类型 1TS003 1TS003 1TS003
外观尺寸 (LxW) (mm) 4.6mm×1.82mm 4.6mm×1.82mm 4.6mm×1.82mm
外观尺寸 (H) (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
离安装面高度 (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
操作方法 侧压型 侧压型 侧压型
焊接对应 回流焊 回流焊 回流焊
实装型 表面安装 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100mΩ min. DC100V 60S  100mΩ min. DC100V 60S  100mΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 160gf 180gf 250gf
行程种类 短行程 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 5万次 1.5万次
使用温度范围 –40℃~+90℃ –40℃~+90℃ –40℃~+90℃
保存温度范围 –40℃~+90℃ –40℃~+90℃ –40℃~+90℃
包装形式 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最小包装数量 3000PCS/盘 3000PCS/盘 3000PCS/盘
2000PCS/袋 2000PCS/袋 2000PCS/袋
包装箱容量

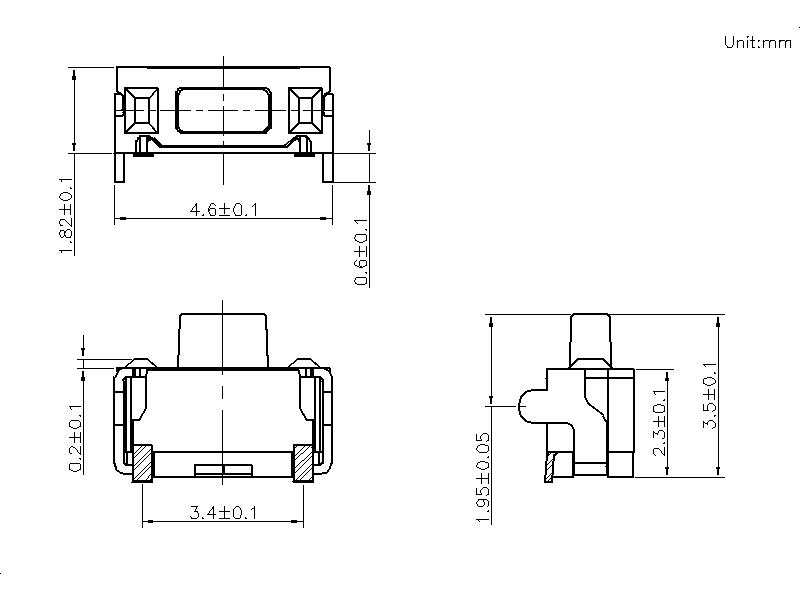

图纸:

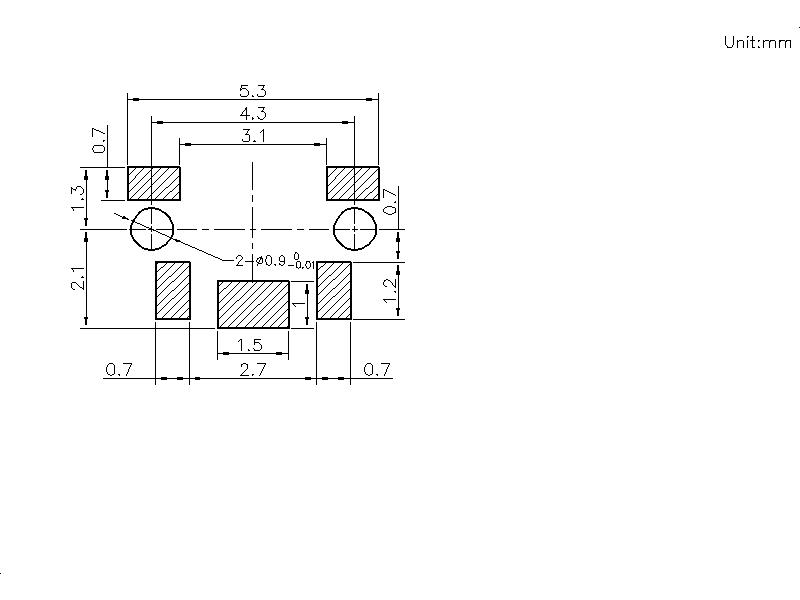

焊接图:
