  • 商品名称: 鸿源 无声硅胶开关弧盖弯脚 4.3
  • 商品编号: 1TS009A 4.3
  • 材质: 盖子/底座:LCP、硅胶粒、接触片:SUS301、底座端子:黄铜Ag
  • 适用范围: 导航系统、汽车音响设备、数码相机、汽车
  • 浏览次数: 2299

1、车载导航所用的硅胶无声开关所用的硅胶按键经我司大力研制,在国内独家实现了自制,突破了国内无法生产此款高端硅胶按键的技术障碍;



2、全部零部件均为厂内自制,全自动化生产,全过程控制,使用30万次的长寿命;



3、产品的力度、手感可以根据客户要求随时可以进行调整;



4、因所有部件都为自制,品质跟交期可以有保障,价格方面也具有一定优势;



5、我司产品用于广州飞歌汽车音响有限公司的导航仪上,该款导航仪用于福特汽车前装,实现了国内硅胶无声开关用于汽车大厂前装市场零的突破。




无声硅胶开关弧盖弯脚PDF下载

项目 鸿源内容
订货产品号 1TS009A
型号 1TS009A
类型 1TS009
外观尺寸(LxW)(mm) 6mm×6mm
外观尺寸(H)(mm) 4.3mm
离安装面高度(mm) 4.3mm
操作方法 正压型
焊接对应 回流焊
实装型 表面安装
额定 DC 12V/50mA
接触电阻(mΩ以下) 100m max.
绝缘电阻(MΩ以上 at 100V DC)        DC100V 60S  100M min.
耐电压 AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF)
操纵力矩 250gf
行程种类 中行程
行程(mm) 0.70±0.2mm
使用寿命 10万次
保护构造
使用温度范围 –40~+90℃
保存温度范围 –40℃~+90℃
包装形式 模压带包装 (盘卷包装)
最小包装数量 2K
包装箱容量

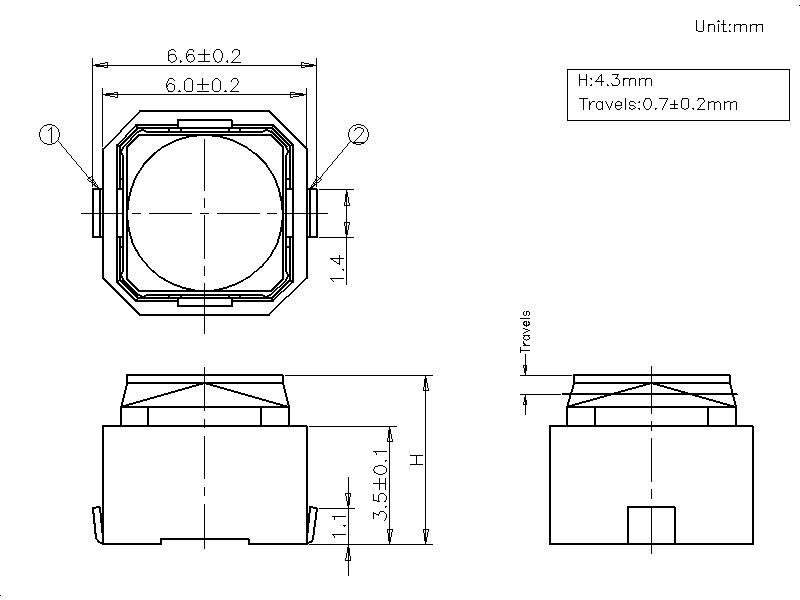

产品图:

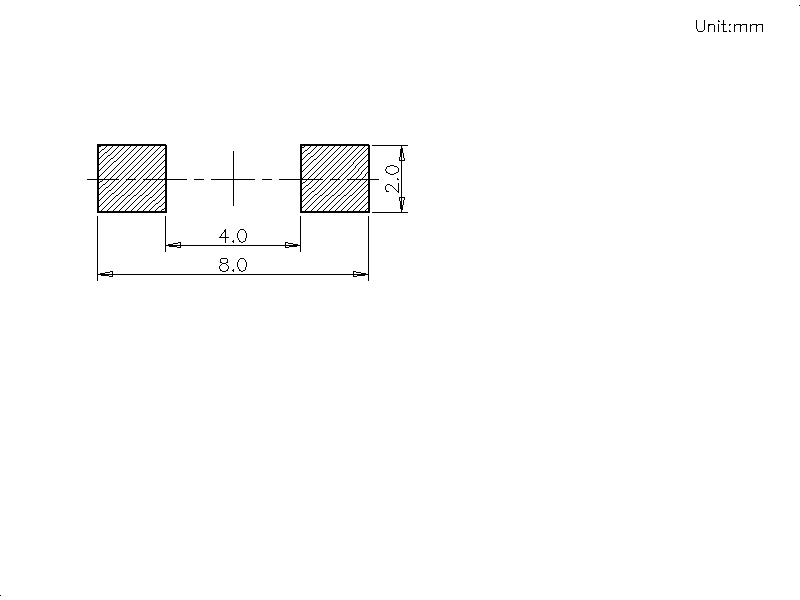

焊接图:

电路图:
