鸿源 3*6 轻触开关贴片 5.0

浏览同类产品

上一页： 鸿源 3*6 轻触开关贴片 4.3

下一页： 鸿源 3*6 轻触开关贴片带柱 4.3

  • 商品名称： 鸿源 3*6 轻触开关贴片 5.0
  • 商品编号： 1TS002B 5.0
  • 材质： 底座（材质：PPA/PA66/LCP）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag），按钮 (材质：LCP/PA66)、盖板（材质：SUS304）
  • 适用范围： 门禁设备按键、数显卡尺按键、车载音响设备、路由器复位键

1、核心零件弹片为自制，全部零部件均为厂内自制，都是全自动化生产，全过程控制；



2、产品的力度、手感可以根据客户要求随时可以进行调整；



3、因所有部件都为自制，品质跟交期可以有保障，价格方面也具有一定优势；



4、每颗产品均全检. 全检内容含产品外观,操作力,手感及导通功能;



5、采用自动机组装成品, 在品质稳定性及产能爬坡方面有明显优势。



6、我司可主推耐高温260℃产品(底座材料:PPA&按钮材料:LCP)。




3*6 轻触开关耐高温PDF下载

3*6 轻触开关不耐高温PDF下载



项目 内容 内容 内容
订货产品号 1TS002B 1TS002B 1TS002B
型号 1TS002B 1TS002B 1TS002B
类型 1TS002 1TS002 1TS002
外观尺寸 (LxW) (mm) 6.0mm×3.5mm 6.0mm×3.5mm 6.0mm×3.5mm
外观尺寸 (H) (mm) 5.0±0.1mm 5.0±0.1mm 5.0±0.1mm
离安装面高度 (mm) 5.0±0.1mm 5.0±0.1mm 5.0±0.1mm
操作方法 正压型 正压型 正压型
焊接对应 回流焊 回流焊 回流焊
实装型 表面安装 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 130gf 180gf 250gf
行程种类 短行程 短行程 短行程
行程 (mm) 0.25±0.1mm 0.25±0.1mm 0.25±0.1mm
使用寿命 5万次 5万次 3万次
使用温度范围 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
保存温度范围 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
包装形式 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最小包装数量 2000PCS/盘 2000PCS/盘 2000PCS/盘
2000PCS/袋 2000PCS/袋 2000PCS/袋
包装箱容量

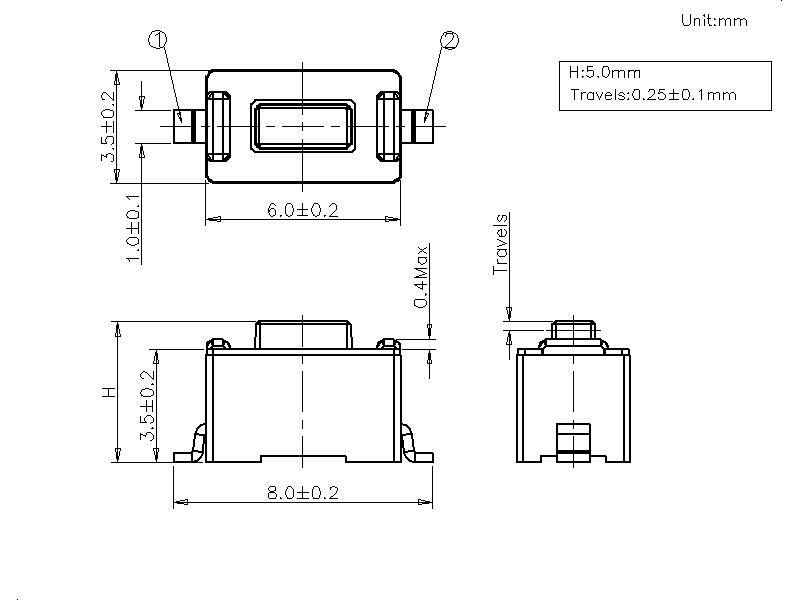

产品图：

焊接图：

电路图：

关键词： 鸿源 3*6 轻触开关、按钮开关、手机开关
