6×6侧按插件7X4.5带支架

浏览同类产品

上一页： 6X6贴片轻触开关10X4.5

下一页： HYP0113

  • 商品名称： 6×6侧按插件7X4.5带支架
  • 商品编号： 1TS005D
  • 材质： 底座（材质：PPA/PA66/LCP）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag），按钮 (材质：LCP/PA66)、盖板（材质：SUS304）
  • 适用范围： 门禁设备按键、家用电器、路由器复位键

丨鸿源精密

是高端移动终端轻触开关生产商。

SINCE 2005，国家级高新技术企业。

鸿源开关全部零部件均为自制。

产品实现了全自动化生产：

确保高产能、高品质、高效率、低成本。

以2×4轻触开关为例，每日产能1300K-1500K。

鸿源是中高端开关品牌的弹片供应商。

弹片是开关手感、力度、寿命的保证。




6*6侧按轻触开关PDF下载

项目 鸿源内容 鸿源内容
订货产品号 1TS005D 1TS005D
型号 1TS005D 1TS005D
  鸿源 鸿源
类型 1TS005 1TS005
外观尺寸 (LxW) (mm) 6mm×6mm 6mm×6mm
外观尺寸 (H) (mm) 4.3/5.0±0.1mm 4.3/5.0±0.1mm
离安装面高度 (mm) 4.3/5.0±0.1mm 4.3/5.0±0.1mm
操作方法
焊接对应 回流焊 回流焊
实装型 安装 安装
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 130gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.25±0.1mm 0.25±0.1mm
使用寿命 5万次 3万次
保护构造
使用温度范围 –40℃～+90℃ –40℃～+90℃
保存温度范围 –40℃～+90℃ –40℃～+90℃
包装形式 袋装 袋装
最小包装数量 1000PCS/袋 1000PCS/袋
包装箱容量

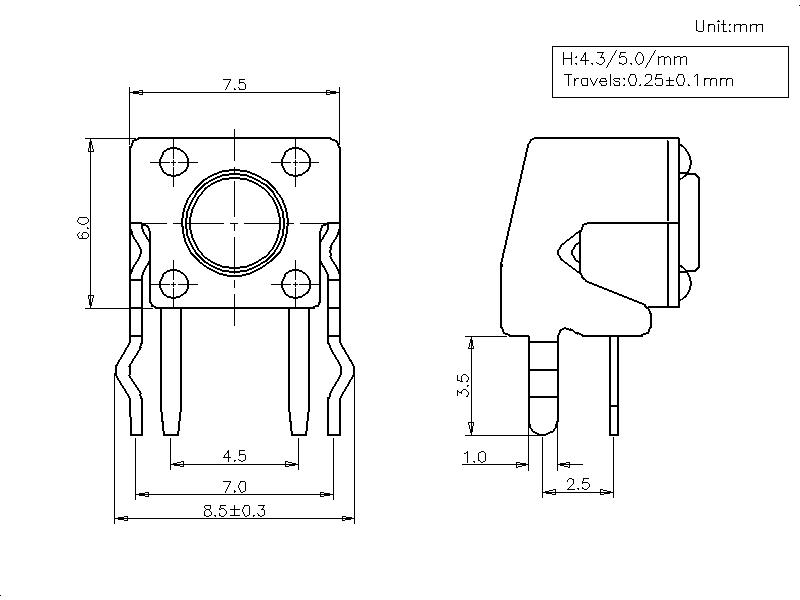

产品图：

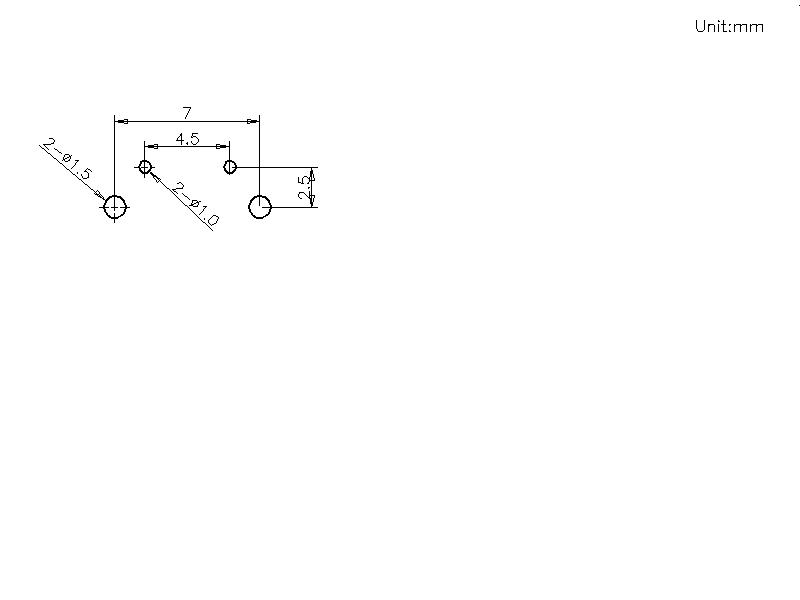

焊接图：

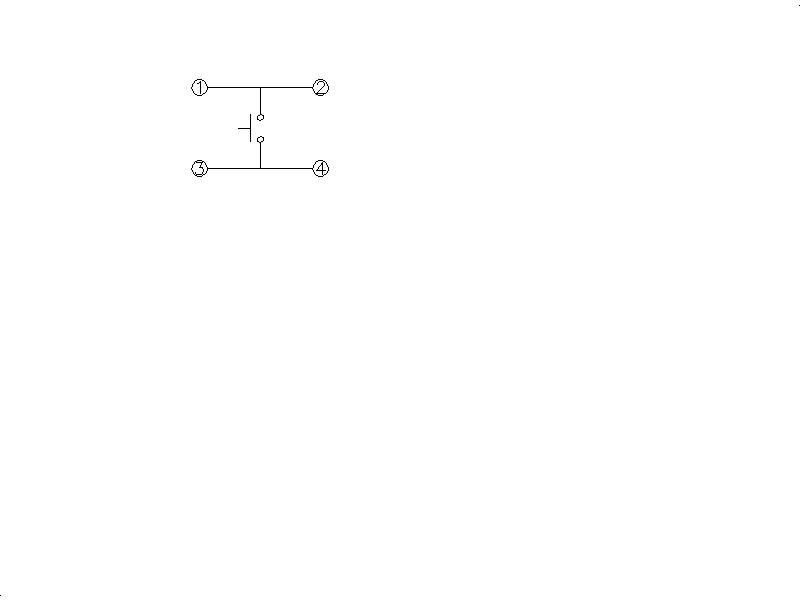

电路图：

关键词： 6×6侧按 6×6侧按插件 6×6侧按插件带支架
