3026防水轻触开关

浏览同类产品

上一页： 3026无点防水开关

  • 商品名称： 3026防水轻触开关
  • 商品编号： 1TS016A
  • 材质： 底座（材质：LCP）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag），按钮 (材质：LCP)、盖板（材质：SUS304）
  • 适用范围： 手机及外围设备、数码相机、行车记录仪、激光感应光纤放大器、相机、可穿戴设备响



1、激光工艺焊接封装，产品牢固美观，无涂胶流延。



2、通过接点熔接密封结构实现了开关的高可靠性(IP67同等级别的防尘、防水性能)



3、核心零件弹片为自制，全部零件均为厂内自制，全自动化生产，全过程控制，实现了兼具小型化和使用30万次的长寿命



4、产品外形尺寸3.0mm×2.6mmx0.6mm，符合业界超薄超小型特色，同时具有laser特点 。



5.力度(120gf-330gf)、寿命可定制



6.无禁焊区域，领先国际同行





参考竞品信息：


1、ALPS 3.0×2.6mm小型、附带凸起的型（表面贴装） SKSW系列


2、松下 3.0*2.6mm型号SMD(EVPA/EVPB/EVP0)









3026轻触开关PDF下载

项目 内容 内容
订货产品号 1TS016A 1TS016A
型号 1TS016A 1TS016A
类型 1TS016 1TS016

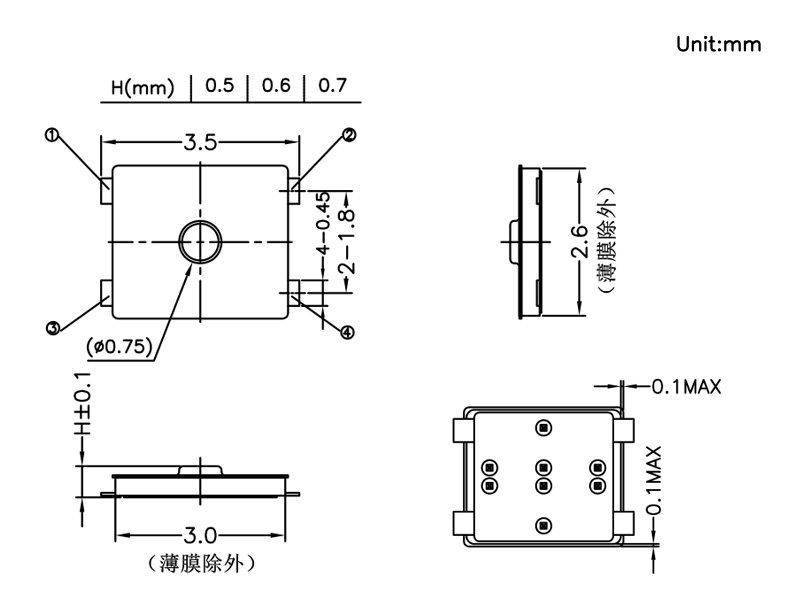

外观尺寸 (LxW) (mm) 3.0mm×2.6mm 3.0mm×2.6mm
外观尺寸 (H) (mm) 0.65±0.1mm 0.65±0.1mm
离安装面高度 (mm) 0.65±0.1mm 0.65±0.1mm
操作方法 正压型 正压型
焊接对应 回流焊 回流焊

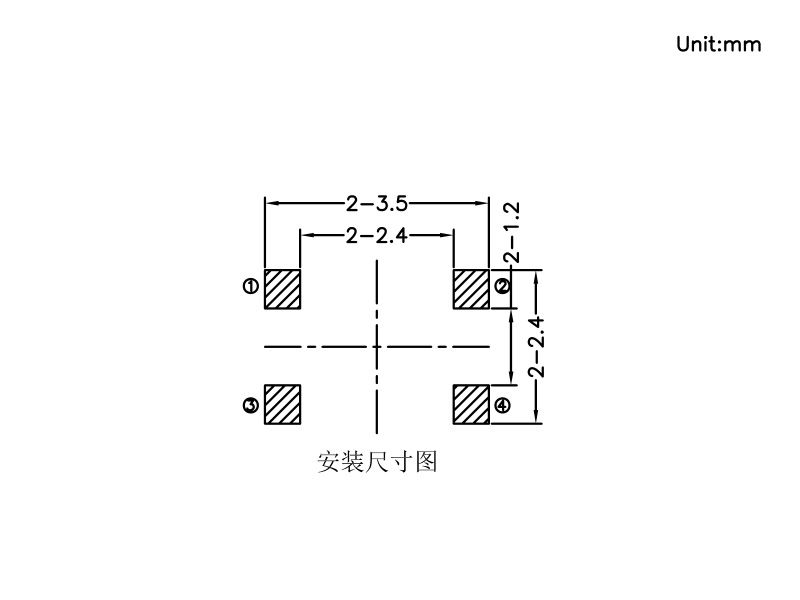

实装型 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 500mΩ max. 500mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 160gf 240gf
行程种类 短行程 短行程
行程 (mm) 0.13±0.05mm 0.13±0.05mm
使用寿命 30万次 10万次
保护构造 IP67 IP67
使用温度范围 –40℃～+90℃ –40℃～+90℃
保存温度范围 –40℃～+90℃ –40℃～+90℃
包装形式 模压带包装 (盘卷包装) 模压带包装 (盘卷包装)
最小包装数量 8000PCS/盘 8000PCS/盘
