3030超薄开关

浏览同类产品

上一页： 3030标准型

下一页： 3040两脚小龟轻触开关

  • 商品名称： 3030超薄开关
  • 商品编号： 1TS004B
  • 材质： 底座（材质：PA66）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag/磷铜-Ag），按钮 (材质：PA66)、盖板（材质：不锈钢）
  • 适用范围： 功能手机，智能音箱，耳机，玩具



1、胶水粘连工艺封装



2、防尘、防松香设计



3、核心零件弹片为自制，全部零件均为厂内自制，全自动化生产，全过程控制，实现了兼具小型化和长寿命特点



4、产品外形尺寸3.0mm×3.0mmx0.8mm，符合业界超薄超小型特色 。



5.力度、寿命可定制











3030超薄轻触开关PDF下载

项目 内容 内容
订货产品号 1TS004B 1TS004B
型号 1TS004B 1TS004B
类型 1TS004 1TS004

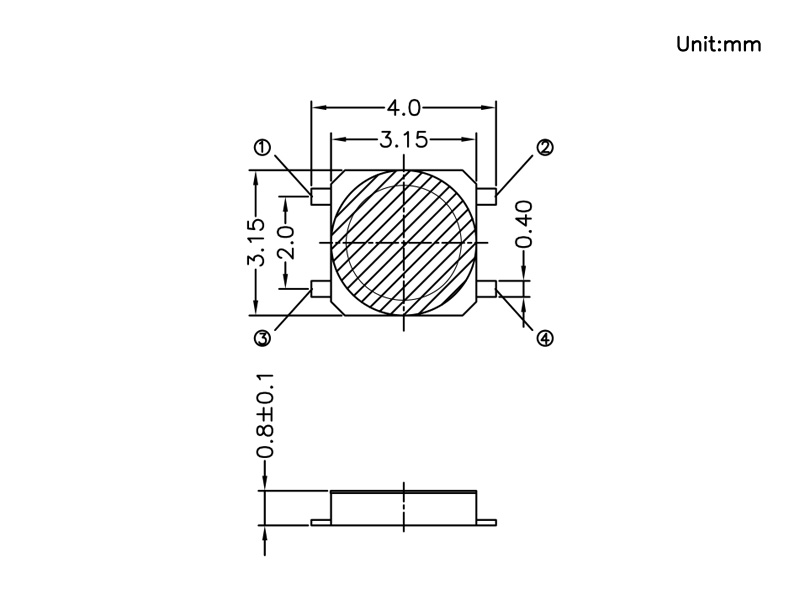

外观尺寸 (LxW) (mm) 3.15mm×3.15mm 3.15mm×3.15mm
外观尺寸 (H) (mm) 0.8±0.1mm 0.8±0.1mm
离安装面高度 (mm) 0.8±0.1mm 0.8±0.1mm
操作方法 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 160gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 5万次
使用温度范围 –40℃～+90℃ –40℃～+90℃
保存温度范围 –40℃～+90℃ –40℃～+90℃
包装形式 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最小包装数量 4000PCS/盘 4000PCS/盘
2000PCS/袋 2000PCS/袋



关键词： 智能音箱按钮，智能音箱按键，耳机开关按键，玩具按钮 智能玩具
