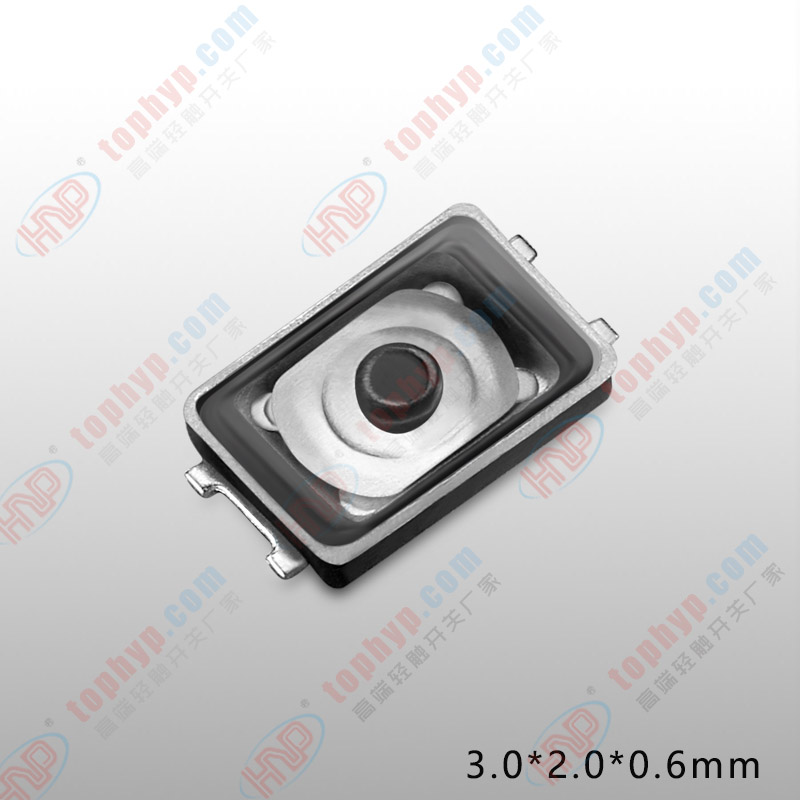

  • 商品名称: 3020防水手机轻触开关
  • 商品编号: 1TS015A
  • 材质: 按钮/底座:/LCP(耐高温260℃)、盖板:SUS304、弹片:SUS301Ag、底座端子:黄铜Ag
  • 适用范围: 手机及外围设备、数码相机、行车记录仪、激光感应光纤放大器、相机、可穿戴设备响



1、激光工艺焊接封装,产品牢固美观,无涂胶流延。



2、通过接点熔接密封结构实现了开关的高可靠性(IP67同等级别的防尘、防水性能)



3、核心零件弹片为自制,全部零件均为厂内自制,全自动化生产,全过程控制,实现了兼具小型化和使用30万次的长寿命



4、产品外形尺寸3.0mm×2.0mmx0.6mm,符合业界超薄超小型特色,同时具有laser特点 。



5.力度(120gf-330gf)、寿命可定制



6.无禁焊区域,领先国际同行





参考竞品信息:


1、ALPS 3.0×2.0mm小型、附带凸起的型(表面贴装) SKSW系列


2、松下 3.0mm x2.0mm系列SMD(EVPBL)









3X2轻触开关PDF下载

项目 内容 内容 内容 内容
订货产品号 1TS015A 1TS015A 1TS015A 1TS015A
型号 1TS015A 1TS015A 1TS015A 1TS015A
类型 1TS015 1TS015 1TS015 1TS015
外观尺寸 (LxW) (mm) 3.0mm×2.0mm 3.0mm×2.0mm 3.0mm×2.0mm 3.0mm×2.0mm
外观尺寸 (H) (mm) 0.60±0.1mm 0.60±0.1mm 0.60±0.1mm 0.60±0.1mm
离安装面高度 (mm) 0.60±0.1mm 0.60±0.1mm 0.60±0.1mm 0.60±0.1mm
操作方法 正压型 正压型 正压型 正压型
焊接对应 回流焊 回流焊 回流焊 回流焊
实装型 表面安装 表面安装 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA DC 12V/50mA DC 12V/50mA
接触电阻  500mΩ max. 500mΩ max. 500mΩ max. 500mΩ max.
绝缘电阻 (MΩ以上/100V-DC) DC100V 60S  100MΩmin DC100V 60S  100MΩmin DC100V 60S  100MΩmin DC100V 60S  100MΩmin
耐电压 AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin AC250V(50~60HZ)60Smin
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 160gf 180gf 220gf 240gf
行程种类 短行程 短行程 短行程 短行程
行程 (mm) 0.13±0.05mm 0.13±0.05mm 0.13±0.05mm 0.13±0.05mm
使用寿命 50万次 50万次 30万次 30万次
保护构造
使用温度范围 –40~+90℃ –40~+90℃ –40~+90℃ –40~+90℃
保存温度范围 –40℃~+90℃ –40℃~+90℃ –40℃~+90℃ –40℃~+90℃
包装形式 模压带包装 (盘卷包装) 模压带包装 (盘卷包装) 模压带包装 (盘卷包装) 模压带包装 (盘卷包装)
最小包装数量 10000PCS/盘 10000PCS/盘 10000PCS/盘 10000PCS/盘
包装箱容量

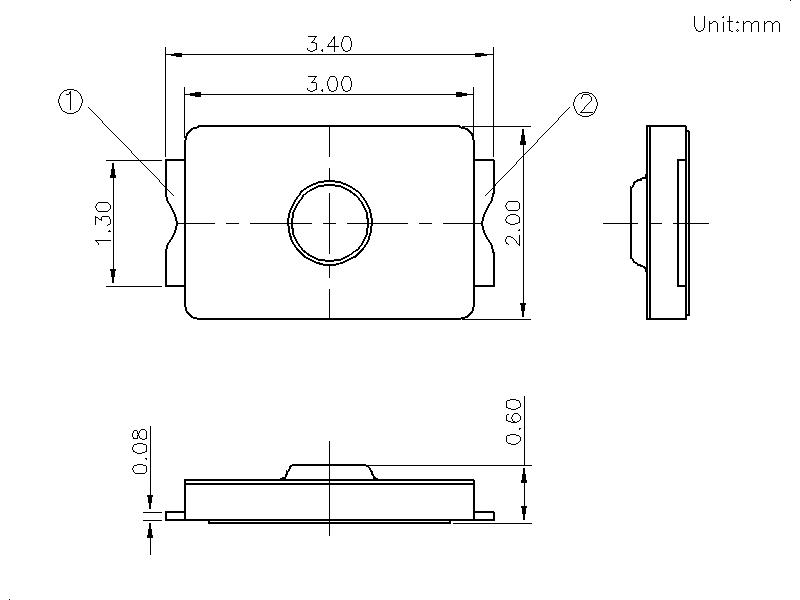

图纸:

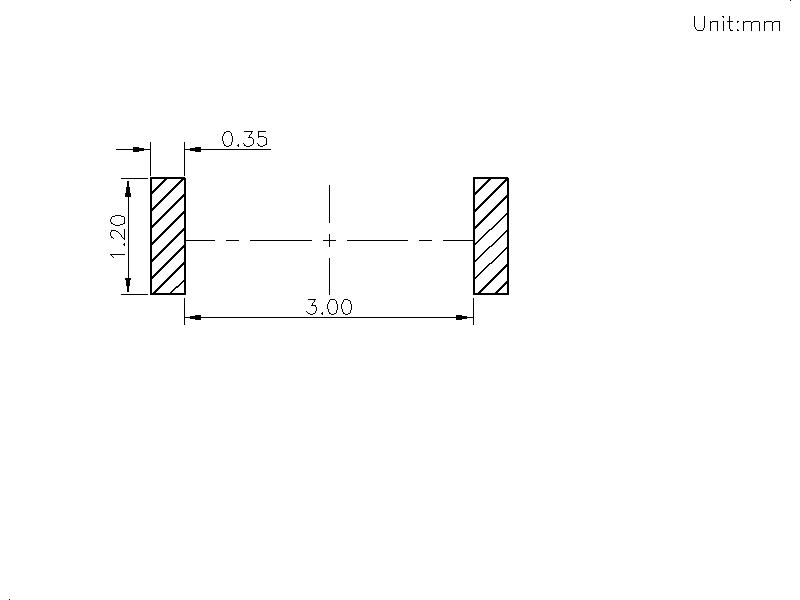

焊接尺寸图:

电路图:
