  • 商品名称: 3026无点防水开关
  • 商品编号: 1TS016B
  • 材质: 底座(材质:PPA/PA66/LCP)、端子(材质:黄铜-Ag)、弹片(材质:SUS301-Ag),按钮 (材质:LCP/PA66)、盖板(材质:SUS304)
  • 适用范围: 手机及外围设备、数码相机、行车记录仪、激光感应光纤放大器、相机、可穿戴设备响



1、激光工艺焊接封装,产品牢固美观,无涂胶流延。



2、通过接点熔接密封结构实现了开关的高可靠性(IP67同等级别的防尘、防水性能)



3、核心零件弹片为自制,全部零件均为厂内自制,全自动化生产,全过程控制,实现了兼具小型化和使用30万次的长寿命

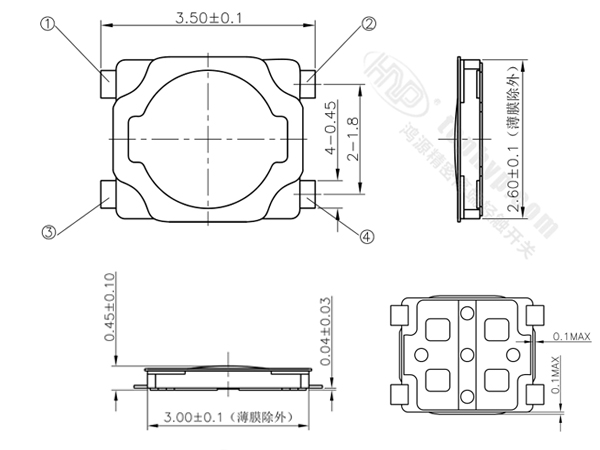

4、产品外形尺寸3.0mm×2.6mmx0.45mm,符合业界超薄超小型特色,同时具有laser特点 。



5.力度、寿命可定制



6.无禁焊区域,领先国际同行





参考竞品信息:


1、ALPS 3.0×2.6mm小型、附带凸起的型(表面贴装) SKSW系列


2、松下3.0mm x 2.6mm形SMD(EVPA/EVPB/EVP0)









3026轻触开关PDF下载

项目 内容 内容
订货产品号 1TS016B 1TS016B
型号 1TS016B 1TS016B
类型 1TS016 1TS016
外观尺寸 (LxW) (mm) 3.0mm×2.6mm 3.0mm×2.6mm
外观尺寸 (H) (mm) 0.45±0.1mm 0.45±0.1mm
离安装面高度 (mm) 0.45±0.1mm 0.45±0.1mm
操作方法 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表面安装 表面安装
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 500mΩ max. 500mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操纵力矩 160gf 240gf
行程种类 短行程 短行程
行程 (mm) 0.13±0.05mm 0.13±0.05mm
使用寿命 30万次 10万次
保护构造 IP67 IP67
使用温度范围 –40℃~+90℃ –40℃~+90℃
保存温度范围 –40℃~+90℃ –40℃~+90℃
包装形式 模压带包装 (盘卷包装) 模压带包装 (盘卷包装)
最小包装数量 8000PCS/盘 8000PCS/盘
